Tìm Hiểu Biển Báo Công Trình Giao Thông Từ A-Z

Trong mọi dự án xây dựng, sửa chữa hay nâng cấp hạ tầng giao thông, biển báo công trình giao thông đóng vai trò đặc biệt quan trọng trong việc cảnh báo, hướng dẫn và điều tiết phương tiện lưu thông an toàn. Hãy cùng tìm hiểu chi tiết về các loại biển báo công trình giao thông và cách lắp đặt theo quy định trong bài viết dưới đây.

Biển báo công trình giao thông là gì?

Biển báo công trình giao thông nhằm thông báo tình trạng công trình và hướng dẫn người tham gia giao thông di chuyển an toàn

Biển báo công trình giao thông là hệ thống biển báo tạm thời hoặc cố định được lắp đặt tại khu vực đang thi công, sửa chữa, cải tạo… nhằm thông báo tình trạng công trình, cảnh báo nguy hiểm và hướng dẫn người tham gia giao thông di chuyển an toàn.

Khác với hệ thống báo hiệu giao thông cố định phục vụ khai thác lâu dài, biển báo công trình thường được sử dụng trong một khoảng thời gian nhất định và có thể tháo dỡ sau khi công trình hoàn thành.

Phân loại biển báo công trình giao thông

Hệ thống biển báo công trình giao thông được chia thành nhiều nhóm khác nhau nhằm đáp ứng từng mục đích sử dụng trong quá trình tổ chức giao thông tại công trường. Mỗi nhóm biển đều có ý nghĩa và chức năng riêng, góp phần đảm bảo an toàn cho người tham gia giao thông và đội ngũ thi công.

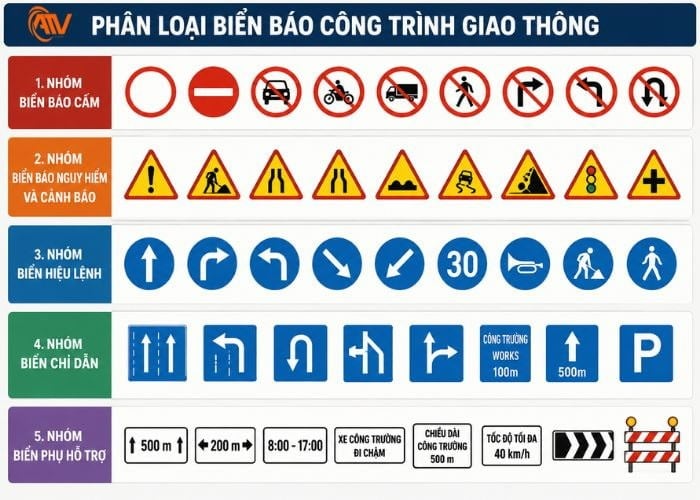

Các loại biển báo công trình giao thông đáp ứng đúng từng mục đích trong quá trình tổ chức giao thông tại công trường

Nhóm biển báo cấm: Đây là nhóm biển dùng để cấm hoặc hạn chế một số hành vi như cấm vượt, cấm rẽ, cấm dừng đỗ hoặc cấm các loại phương tiện đi vào khu vực đang thi công nhằm đảm bảo an toàn.

Nhóm biển báo nguy hiểm và cảnh báo: Nhóm biển này có chức năng cảnh báo các tình huống nguy hiểm phía trước như đường đang thi công, mặt đường hẹp, công trường phía trước hoặc các chướng ngại vật trên tuyến đường.

Nhóm biển hiệu lệnh: Biển hiệu lệnh hướng dẫn người điều khiển phương tiện phải thực hiện một số yêu cầu bắt buộc như đi theo hướng quy định, giữ đúng làn đường hoặc giảm tốc độ.

Nhóm biển chỉ dẫn: Nhóm biển chỉ dẫn giúp người tham gia giao thông xác định hướng đi, lối rẽ, đường tạm hoặc tuyến đường thay thế khi khu vực phía trước đang thi công.

Nhóm biển phụ hỗ trợ: Biển phụ được sử dụng kết hợp với các biển báo chính nhằm bổ sung thông tin về khoảng cách, phạm vi áp dụng hoặc thời gian có hiệu lực của biển báo.

Các loại biển báo công trình giao thông phổ biến

Việc nhận biết từng loại biển báo công trình giao thông thường gặp trên thực tế sẽ giúp chủ đầu tư, đơn vị thi công và người tham gia giao thông hiểu rõ ý nghĩa của từng biển báo. Mỗi loại biển đều được thiết kế nhằm phục vụ một mục đích riêng, dưới đây là những loại biển báo được sử dụng phổ biến.

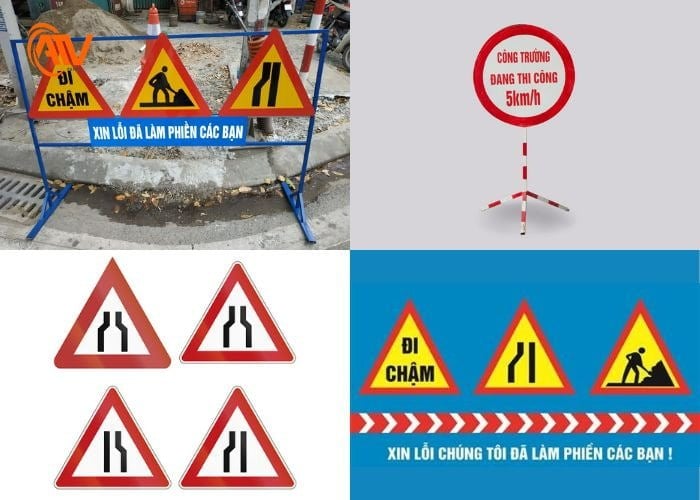

Nhóm biển báo công trình giao thông phổ biến trong môi trường xây dựng

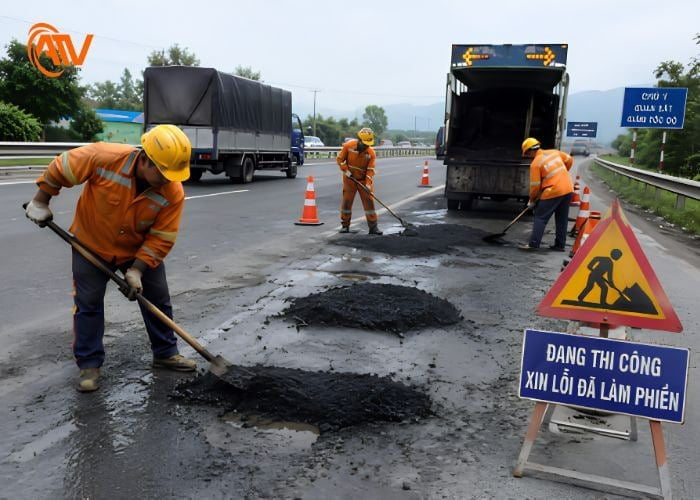

Biển báo cảnh báo công trường đang thi công

Đây là loại biển báo công trình giao thông xuất hiện nhiều nhất tại các dự án xây dựng đường bộ. Biển có nhiệm vụ thông báo phía trước đang có công trường thi công để người điều khiển phương tiện chủ động giảm tốc độ, tăng khả năng quan sát và chuẩn bị xử lý các tình huống phát sinh.

Thông thường, biển có dạng hình tam giác nền vàng, viền đỏ với biểu tượng công nhân đang đào đường hoặc máy móc thi công màu đen. Thiết kế này giúp người đi đường dễ dàng nhận biết ngay cả khi di chuyển với tốc độ cao.

Biển báo hạn chế tốc độ

Trong khu vực thi công, mặt đường thường không còn đảm bảo điều kiện khai thác như bình thường do xuất hiện máy móc, vật liệu xây dựng, công nhân làm việc hoặc mặt đường chưa hoàn thiện.

Biển hạn chế tốc độ thuộc nhóm biển báo cấm, có dạng hình tròn, viền đỏ, nền trắng và hiển thị giá trị tốc độ tối đa được phép lưu thông. Một số mức tốc độ thường được áp dụng trong khu vực công trường gồm 20 km/h, 30 km/h, 40 km/h, 50 km/h…

Biển báo đường hẹp, đường tạm

Khi thi công một phần mặt đường hoặc cầu, diện tích lưu thông thường bị thu hẹp đáng kể. Để cảnh báo cho người điều khiển phương tiện, đơn vị thi công sẽ sử dụng biển báo đường hẹp hoặc biển chỉ dẫn đường tạm.

- Biển báo đường hẹp: cảnh báo phần đường phía trước bị thu nhỏ so với bình thường, yêu cầu người lái giảm tốc độ, giữ khoảng cách an toàn, không vượt xe và quan sát kỹ phương tiện đi ngược chiều. Thường được sử dụng khi thi công một làn đường, sửa chữa cầu, gia cố taluy và thi công hệ thống thoát nước.

- Biển báo đường tạm: Trong trường hợp tuyến đường chính không thể khai thác, đơn vị thi công sẽ mở tuyến đường tạm để duy trì lưu thông. Biển chỉ dẫn đường tạm có nhiệm vụ thông báo hướng đi thay thế, hướng dẫn phương tiện di chuyển đúng lộ trình, tránh ùn tắc tại khu vực thi công.

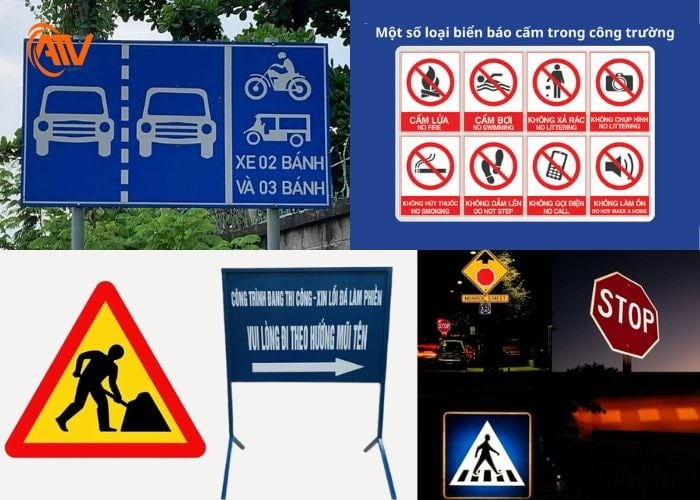

Các loại biển báo giao thông phổ biến trong công trường giao thông

Biển báo phân luồng giao thông

Khi công trình chỉ chiếm dụng một phần mặt đường, việc phân luồng giao thông hợp lý sẽ quyết định trực tiếp đến khả năng lưu thông cũng như mức độ an toàn của toàn bộ khu vực. Giúp hướng dẫn các phương tiện chuyển làn, đi theo hướng được chỉ định, đi vòng qua khu vực thi công và lưu thông theo từng chiều riêng biệt.

Đối với các công trình lớn trên quốc lộ hoặc cao tốc, hệ thống phân luồng thường được bố trí nhiều lớp từ xa để phương tiện có đủ thời gian chuyển làn an toàn. Một phương án phân luồng hợp lý không chỉ giảm ùn tắc mà còn góp phần bảo vệ công nhân đang làm việc trong khu vực thi công.

Biển báo cấm và biển báo nguy hiểm

Trong phạm vi công trường, nguy cơ mất an toàn luôn cao hơn nhiều so với điều kiện khai thác bình thường. Vì vậy, hệ thống biển báo cấm và biển cảnh báo nguy hiểm luôn được bố trí đồng thời.

Các biển báo cấm thường gặp gồm cấm xe tải, cấm xe khách, cấm người đi bộ, cấm quay đầu, cấm vượt, cấm dừng xe… Trong khi đó, các biển báo nguy hiểm sẽ thông báo các tình huống như máy thi công đang hoạt động, có hố đào, mặt đường gồ ghề, đá rơi, đường trơn…

Biển chỉ dẫn hướng đi tạm thời

Ở những công trình có quy mô lớn hoặc kéo dài trong nhiều tháng, việc đóng hoàn toàn tuyến đường là điều khó tránh khỏi. Khi đó, hệ thống biển chỉ dẫn hướng đi tạm sẽ giúp duy trì lưu thông thông suốt. Các chỉ dẫn này thường cung cấp thông tin như đường tránh, lối đi tạm, hướng rẽ thay thế…

Ngoài nội dung bằng chữ, biển còn sử dụng mũi tên lớn và ký hiệu trực quan để người điều khiển phương tiện dễ dàng nhận biết từ khoảng cách xa. Đối với các tuyến đường có lưu lượng xe lớn, biển chỉ dẫn thường lắp đặt liên tục theo từng đoạn nhằm tránh tình trạng phương tiện bỏ lỡ hướng rẽ hoặc phải quay đầu giữa đường.

Biển báo ban đêm phản quang

Với không ít vụ tai nạn tại công trường xảy ra vào ban đêm do người điều khiển phương tiện không phát hiện kịp những khu vực đang thi công. Chính vì thế, khả năng phản quang của biển báo công trình giao thông là yêu cầu bắt buộc trong hầu hết các dự án.

Biển phản quang được chế tạo bằng màng phản quang chuyên dụng có khả năng phản chiếu ánh sáng từ đèn pha ô tô hoặc xe máy giúp nội dung trên biển vẫn hiển thị rõ ràng trong điều kiện thiếu sáng.

Quy trình thi công biển báo giao thông đạt chuẩn

Thực hiện đúng quy trình thi công biển báo giao thông là yêu cầu quan trọng để hệ thống biển báo phát huy hiệu quả cảnh báo và điều tiết giao thông. Mỗi bước trong quy trình đều cần được triển khai theo đúng tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn cho công trường và người tham gia giao thông.

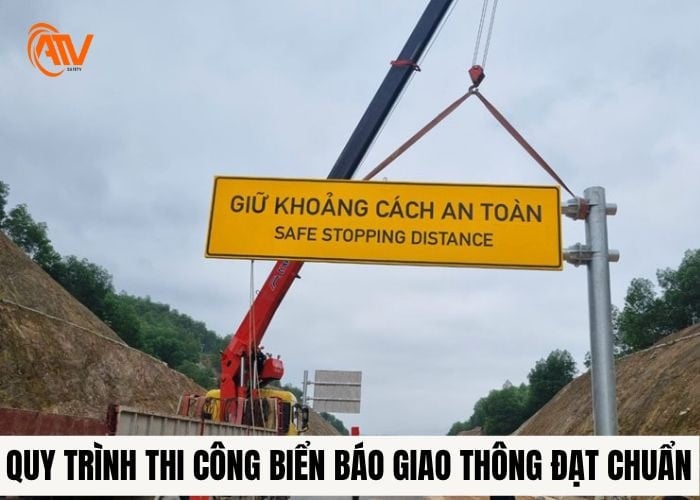

Quy trình thi công biển báo giao thông công trình đúng tiêu chuẩn kỹ thuật đảm bảo an toàn cho công trường và người tham gia giao thông

Bước 1: Khảo sát hiện trạng công trình

Tiến hành khảo sát tuyến đường để đánh giá lưu lượng phương tiện, tốc độ lưu thông, tầm nhìn, phạm vi thi công và các yếu tố có thể ảnh hưởng đến việc lắp đặt biển báo. Đây là cơ sở để lựa chọn loại biển báo và phương án bố trí phù hợp

Bước 2: Lập phương án tổ chức giao thông tạm thời

Dựa vào kết quả khảo sát ở bước 1, đơn vị thi công xây dựng phương án phân luồng giao thông, xác định hướng lưu thông tạm thời và vị trí lắp đặt các thiết bị cảnh báo nhằm đảm bảo giao thông thông suốt trong suốt quá trình thi công.

Bước 3: Xác định vị trí và số lượng biển báo

Cần lựa chọn đúng loại biển báo, xác định số lượng cần sử dụng và bố trí tại các vị trí dễ quan sát, đúng khoảng cách theo quy định để người tham gia giao thông kịp thời nhận biết và xử lý các tình huống.

Bước 4: Gia công biển báo theo thiết kế

Sau đó, tiến hành sản xuất biển báo theo đúng kích thước, màu sắc, ký hiệu và vật liệu phản quang theo tiêu chuẩn kỹ thuật, đảm bảo độ bền và khả năng quan sát trong mọi điều kiện.

Bước 5: Thi công lắp đặt hệ thống biển báo

Và tiếp theo sẽ lắp đặt biển báo đúng vị trí thiết kế, cố định chắc chắn cột biển, đồng thời kết hợp với các thiết bị khác như rào chắn, cọc tiêu và đèn cảnh báo để tăng hiệu quả cảnh báo trong khu vực công trường.

Bước 6: Kiểm tra khả năng quan sát và phản quang

Sau khi lắp đặt, cần kiểm tra lại độ cao, góc quan sát, khả năng phản quang và tính ổn định của toàn bộ hệ thống biển báo để kịp thời điều chỉnh lại các biển báo công trình giao thông nếu có những sai sót.

Bước 7: Nghiệm thu và đưa vào sử dụng

Chủ đầu tư và đơn vị thi công tiến hành nghiệm thu hệ thống biển báo. Khi đáp ứng đầy đủ yêu cầu kỹ thuật và an toàn, hệ thống sẽ được đưa vào sử dụng và kiểm tra định kỳ trong suốt thời gian thi công.

Những lưu ý quan trọng khi thi công biển báo giao thông

Để hệ thống biển báo hoạt động hiệu quả và đảm bảo an toàn, đơn vị thi công cần lưu ý:

- Sử dụng biển báo đúng quy chuẩn và đúng mục đích.

- Lắp đặt tại vị trí dễ quan sát, không bị che khuất.

- Bố trí khoảng cách giữa các biển báo hợp lý theo từng cấp đường.

- Ưu tiên sử dụng vật liệu phản quang chất lượng cao.

- Kết hợp biển báo với rào chắn, cọc tiêu và đèn cảnh báo khi cần thiết.

- Thường xuyên kiểm tra, vệ sinh và thay thế biển báo bị hư hỏng hoặc mờ phản quang.

- Tuân thủ các quy định hiện hành về báo hiệu đường bộ và an toàn thi công.

Quy định lắp đặt biển báo công trình giao thông cần biết

Việc lắp đặt biển báo công trình giao thông phải tuân thủ đúng các quy định về vị trí, khoảng cách và nội dung nhằm đảm bảo hiệu quả cảnh báo và điều tiết giao thông. Thực hiện đúng quy định không chỉ giúp giảm thiểu tai nạn mà còn góp phần nâng cao an toàn cho người lao động và các phương tiện lưu thông qua khu vực thi công.

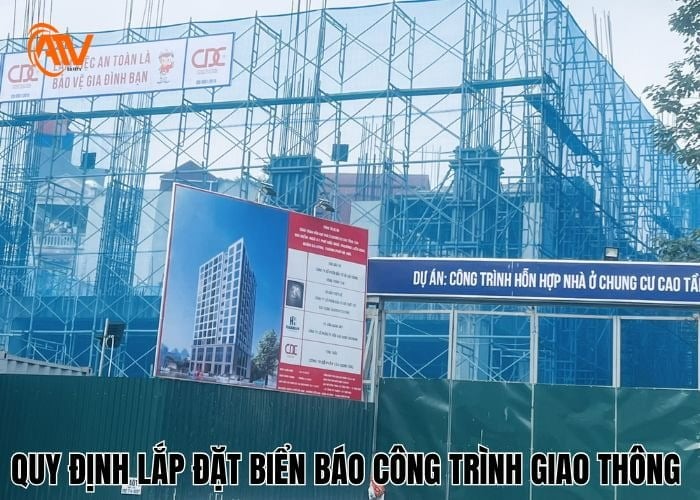

Các quy định lắp đặt những biển báo công trình giao thông cần biết

Quy định lắp đặt bên ngoài khu vực thi công

Bên ngoài khu vực thi công là khu vực đầu tiên người tham gia giao thông tiếp cận trước khi đến công trường. Các biển báo cần được bố trí từ xa để người điều khiển phương tiện có đủ thời gian quan sát, giảm tốc độ và chuyển hướng khi cần thiết.

- Biển báo công trường phía trước: Biển báo này được lắp đặt trước khu vực thi công nhằm thông báo sắp có công trường phía trước. Vị trí đặt biển cần đảm bảo người điều khiển phương tiện có thể dễ dàng nhận biết từ khoảng cách an toàn, đặc biệt trên các tuyến đường có tốc độ lưu thông cao.

- Biển báo đi chậm: Được sử dụng để yêu cầu các phương tiện giảm tốc trước khi đi vào khu vực đang thi công. Trong nhiều trường hợp, biển sẽ được kết hợp với biển hạn chế tốc độ nhằm tăng hiệu quả cảnh báo.

- Biển báo phân luồng từ xa: Đối với các công trình có quy mô lớn hoặc ảnh hưởng nhiều đến giao thông, biển phân luồng từ xa giúp người điều khiển phương tiện lựa chọn tuyến đường phù hợp trước khi tiếp cận công trường.

Quy định lắp đặt trong khu vực công trường

Bên trong khu vực thi công, hệ thống biển báo cần được bố trí liên tục để cảnh báo nguy hiểm, hướng dẫn lộ trình và đảm bảo an toàn cho cả công nhân lẫn người tham gia giao thông.

- Biển báo cấm: Được sử dụng để hạn chế các hành vi có thể gây mất an toàn như cấm vào, cấm dừng đỗ, cấm quay đầu hoặc cấm một số loại phương tiện đi qua khu vực thi công.

- Biển cảnh báo nguy hiểm: Giúp cảnh báo các vị trí có máy móc hoạt động, hố đào, vật liệu xây dựng hoặc các khu vực tiềm ẩn nguy cơ mất an toàn để mọi người chủ động phòng tránh.

- Biển chỉ dẫn an toàn: Có nhiệm vụ hướng dẫn phương tiện lưu thông đúng hướng, chỉ lối đi tạm hoặc hướng dẫn đường tránh để đảm bảo giao thông được duy trì trong suốt thời gian thi công.

- Biển nội quy công trường: Thường được lắp đặt tại lối ra vào công trường để thông báo các quy định bắt buộc đối với công nhân, nhà thầu và khách ra vào như đội nón bảo hộ, mặc áo phản quang, tuân thủ tốc độ giới hạn hoặc các quy định về an toàn lao động.

Khoảng cách đặt biển báo theo từng cấp đường

Khoảng cách giữa biển báo và khu vực thi công cần được tính toán phù hợp với cấp đường và tốc độ lưu thông của phương tiện. Đối với các tuyến đường có tốc độ cao như quốc lộ hoặc cao tốc, biển báo cần được lắp đặt ở khoảng cách xa hơn để người điều khiển phương tiện có đủ thời gian nhận biết và xử lý tình huống.

Ngược lại, trên các tuyến đường đô thị có tốc độ thấp, khoảng cách đặt biển có thể ngắn hơn nhưng vẫn phải đảm bảo dễ quan sát và không gây nhầm lẫn. Ngoài ra, nếu khu vực thi công kéo dài, cần bố trí thêm các biển báo nhắc lại để người tham gia giao thông luôn nhận biết mình vẫn đang lưu thông trong phạm vi công trường.

Quy định về chiều cao và vị trí lắp đặt

Biển báo phải được lắp đặt ở chiều cao phù hợp, không bị cây xanh, phương tiện hoặc công trình che khuất. Đồng thời, vị trí lắp đặt cần đảm bảo người tham gia giao thông có thể dễ dàng quan sát cả vào ban ngày lẫn ban đêm.

Biển báo công trình giao thông là yếu tố quan trọng giúp cảnh báo, hướng dẫn và đảm bảo an toàn cho người tham gia giao thông cũng như công nhân trong khu vực thi công. Việc lắp đặt đúng quy định và tuân thủ quy trình thi công biển báo giao thông sẽ góp phần giảm thiểu rủi ro, đảm bảo công trình diễn ra an toàn và hiệu quả.

Nếu bạn đang cần các thiết bị an toàn giao thông và bảo hộ lao động chất lượng, Bảo Hộ An Toàn Việt cung cấp đa dạng biển báo giao thông, cọc tiêu, rào chắn, đèn cảnh báo cùng nhiều sản phẩm đạt tiêu chuẩn, đáp ứng nhu cầu cho mọi công trình xây dựng và giao thông.
