Hướng Dẫn Cách Lắp Đặt Đầu Báo Khói Đúng Chuẩn & Chi Tiết

Đầu báo khói là thiết bị cứu sinh quan trọng trong việc phòng chống hỏa hoạn. Tuy nhiên, hiệu quả của nó phụ thuộc hoàn toàn vào cách lắp đặt đầu báo khói có đúng kỹ thuật hay không.

Bài viết này sẽ hướng dẫn chi tiết các bước lắp đặt, từ chuẩn bị dụng cụ đến các tiêu chuẩn vị trí, khoảng cách cần tuân thủ để đảm bảo hệ thống hoạt động ổn định và cảnh báo kịp thời.

Tìm hiểu về hệ thống báo khói

Hệ thống báo khói không chỉ là tập hợp của các thiết bị đơn lẻ mà là một mạng lưới an toàn được thiết kế để bảo vệ tính mạng và tài sản. Việc hiểu rõ cấu tạo cơ bản và nguyên lý hoạt động của hệ thống là bước đầu tiên trước khi tiến hành lắp đặt.

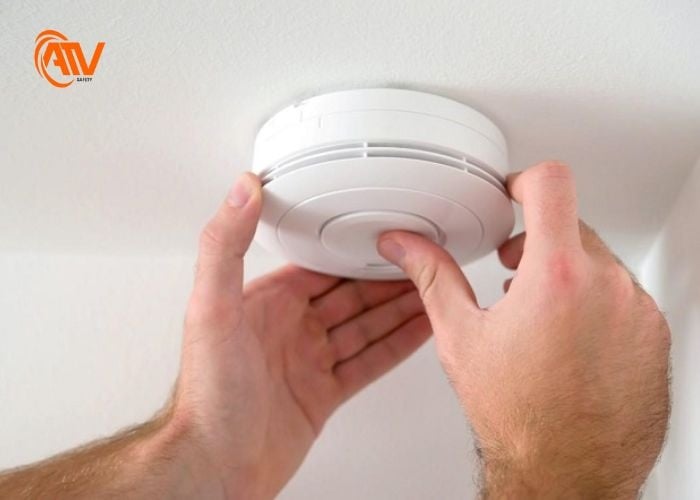

Hệ thống báo khói

Cấu tạo hệ thống báo khói

Để nhận biết và cảnh báo nguy cơ cháy, một hệ thống báo khói cơ bản cần có sự phối hợp nhịp nhàng giữa các bộ phận chuyên biệt. Các thành phần này đóng vai trò từ cảm biến khói, truyền tín hiệu cho đến phát ra cảnh báo khẩn cấp.

Đầu báo khói: Là thiết bị cảm biến chính, có nhiệm vụ phát hiện các hạt khói trong không khí. Có ba loại phổ biến là:

- Đầu báo khói ion hóa:  Nhạy với các hạt khói nhỏ, vô hình thường sinh ra từ các đám cháy bùng phát rất nhanh chóng.

- Đầu báo khói quang điện: Nhạy với các hạt khói lớn, dễ nhìn thấy do các đám cháy âm ỉ tạo ra một cách chậm rãi.

- Đầu báo khói kép: Kết hợp cả hai công nghệ, giúp hệ thống phát hiện đa dạng loại khói để tăng cường tính nhạy và độ tin cậy.

Đế đầu báo: Dùng để cố định đầu báo vào trần hoặc tường và kết nối dây điện (đối với loại có dây).

Hệ thống dây dẫn và tủ trung tâm: Tủ trung tâm nhận tín hiệu từ các đầu báo, lập tức cấp nguồn, kích hoạt còi và đèn để phát ra tín hiệu âm thanh và ánh sáng cảnh báo nguy hiểm.

Nguồn điện: Hệ thống được cung cấp năng lượng từ pin dự phòng hoặc điện lưới để đảm bảo hoạt động liên tục 24/7 ngay cả khi mất điện.

Nguyên lý hoạt động

Khi nồng độ khói trong không khí đạt đến ngưỡng nhất định và lọt vào buồng cảm biến của đầu báo, nó sẽ nhận biết sự thay đổi và ngay lập tức chuyển tín hiệu về tủ trung tâm.

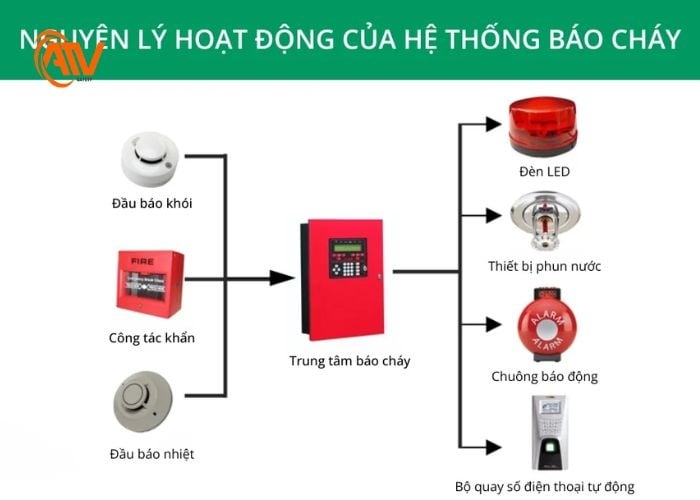

Quy trình hoạt động của hệ thống báo cháy

Ngay sau đó, tủ trung tâm xử lý tín hiệu và kích hoạt các thiết bị cảnh báo như chuông, còi, đèn flash để thông báo cho người trong khu vực biết về sự cố. Để hoàn thành việc này, cần có sơ đồ đấu dây báo cháy chuẩn từ nhà sản xuất.

Tầm quan trọng của việc lắp đặt đầu báo khói đúng cách

Việc lắp đặt đầu báo khói đúng vị trí theo tiêu chuẩn giúp đầu báo tránh được các luồng gió hoặc khu vực ẩm ướt, đảm bảo thiết bị phát hiện khói nhanh nhất có thể, từ đó tăng thêm thời gian để mọi người kịp thời thoát hiểm an toàn.

Ngược lại, nếu đầu báo khói bị lắp đặt sai vị trí, chẳng hạn như quá gần khu vực bếp nấu, nhà tắm, quạt thông gió… có thể khiến đầu báo nhầm lẫn hơi nước hoặc khói nấu ăn là cháy, gây phiền toái và làm giảm niềm tin vào hệ thống.

Để hệ thống hoạt động ổn định, cần phải đi dây, kết nối nguồn điện và tủ trung tâm một cách chuẩn xác, đặc biệt lưu ý đến cách đấu chuông báo cháy. Sự lắp đặt đúng kỹ thuật sẽ đảm bảo đầu báo khói luôn sẵn sàng hoạt động 24/7, ngay cả trong trường hợp mất điện khẩn cấp.

Cách lắp đặt đầu báo khói

Sau khi đã hiểu rõ về cấu tạo và tầm quan trọng của hệ thống, bước tiếp theo là tiến hành lắp đặt đầu báo khói. Việc này tưởng chừng đơn giản nhưng lại yêu cầu sự chính xác tuyệt đối về kỹ thuật, vị trí và kết nối điện. Dưới đây là hướng dẫn từng bước cụ thể giúp thực hiện đúng cách lắp đặt đầu báo khói theo chuẩn kỹ thuật.

Bước 1: Chuẩn bị đủ các vật dụng cần thiết

Cần chuẩn bị thiết bị như đầu báo khói, đế đầu báo, tủ trung tâm, pin, còi hoặc chuông báo khói.

Dụng cụ cần có gồm thang, máy khoan, mũi khoan, tua vít, kìm, băng keo điện và dây điện đúng loại.

Chuẩn bị sẵn sơ đồ lắp đặt và hướng dẫn của nhà sản xuất.

Bước 2: Lắp đế và tắc kê vào trần nhà

Xác định vị trí lắp theo tiêu chuẩn. Thường là giữa trần nhà, cách tường tối thiểu 15 - 30cm.

Đặt đế đầu báo lên vị trí, đánh dấu lỗ khoan. Dùng máy khoan tạo lỗ, đóng tắc ke và cố định chắc chắn đế đầu báo vào trần bằng vít.

Bước 3: Lắp đặt đầu báo cháy có đầu dây điện (Hệ thống có dây)

Cần tìm hiểu kỹ cách đấu đầu báo khói và cách kết nối dây điện từ nguồn hoặc từ tủ trung tâm vào các chân trên đế đầu báo theo sơ đồ.  Quan trọng: Phải ngắt nguồn điện trước khi đấu dây.

Đặt đầu báo khói vào đế đã cố định, xoay nhẹ để khớp khóa và kết nối điện hoàn chỉnh.

Bước 4: Đi dây điện về tủ điện (Hệ thống có dây)

Kéo dây điện từ các đế đầu báo về vị trí lắp đặt tủ trung tâm theo sơ đồ. Đảm bảo dây đi gọn gàng, tuân thủ quy tắc đi dây.

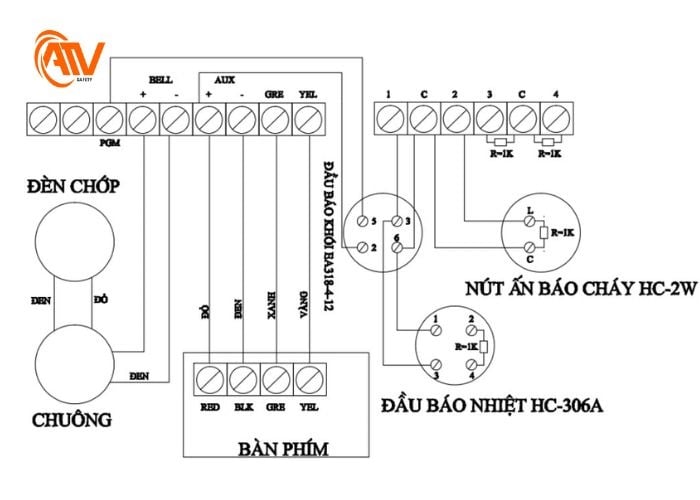

Sơ đồ đấu dây đầu báo khói đúng tiêu chuẩn

Dựa vào sơ đồ đấu dây đầu báo khói, tiến hành kết nối các đầu dây như nguồn, tín hiệu đầu báo, tín hiệu chuông/còi vào các cổng tủ trung tâm theo yêu cầu kỹ thuật.

Bước 5: Kiểm tra thiết bị (Áp dụng cho mọi loại)

Cấp nguồn điện hoặc lắp pin.

Quan sát đèn LED trên đầu báo. Đèn phải nhấp nháy định kỳ khi hệ thống hoạt động bình thường.

Để kiểm tra hiệu suất hoạt động của tủ trung tâm, cần thực hiện đấu nối đầu báo khói với thiết bị kiểm tra. Thiết bị phải phát ra âm thanh báo động lớn để xác nhận hệ thống hoạt động tốt.

Có thể dùng bình xịt tạo khói chuyên dụng để kiểm tra độ nhạy thực tế.

>>> Đọc Thêm Bài Viết: Cách Treo Bình Chữa Cháy Đúng Chuẩn Và Hướng Dẫn Dễ Hiểu

Các tiêu chuẩn cần tuân thủ

Việc lắp đặt đúng kỹ thuật phải đi đôi với việc tuân thủ các tiêu chuẩn an toàn PCCC đã được quy định. Những tiêu chuẩn này không chỉ là nguyên tắc kỹ thuật mà còn là yêu cầu pháp lý để đảm bảo hệ thống báo khói hoạt động tối ưu.

Tiêu chuẩn về độ cao

Cần chú ý đến độ cao của trần nhà. Không nên lắp đặt đầu báo khói ở trần nhà có độ cao vượt quá mức cho phép của loại đầu báo được sử dụng, mức này thường tối đa khoảng 6 đến 8m. Lắp đặt quá cao sẽ làm giảm khả năng khói tiếp cận và kích hoạt đầu báo.

Tuân thủ quy định PCCC

Luôn tham khảo và tuân thủ các quy chuẩn, tiêu chuẩn Phòng cháy chữa cháy của quốc gia. Tại Việt Nam, cần tuân thủ các tiêu chuẩn như TCVN 5738 hoặc TCVN 3890. Việc này không chỉ đảm bảo hiệu quả kỹ thuật mà còn đáp ứng các yêu cầu về mặt pháp lý.

Vị trí tối ưu

- Đầu báo khói nên được lắp đặt trên trần nhà, ở vị trí trung tâm của căn phòng.

- Tuyệt đối tránh lắp đặt gần quạt thông gió, điều hòa, cửa sổ vì luồng gió sẽ làm loãng khói, hoặc các khu vực ẩm ướt như nhà tắm.

- Đầu báo cần cách tường hoặc góc tối thiểu từ 15 đến 30 cm.

- Tuân thủ tiêu chuẩn lắp đặt đầu báo khói về số lượng, nên có ít nhất một đầu báo ở mỗi tầng và trong/ngoài mọi phòng ngủ.

Khoảng cách lắp đặt

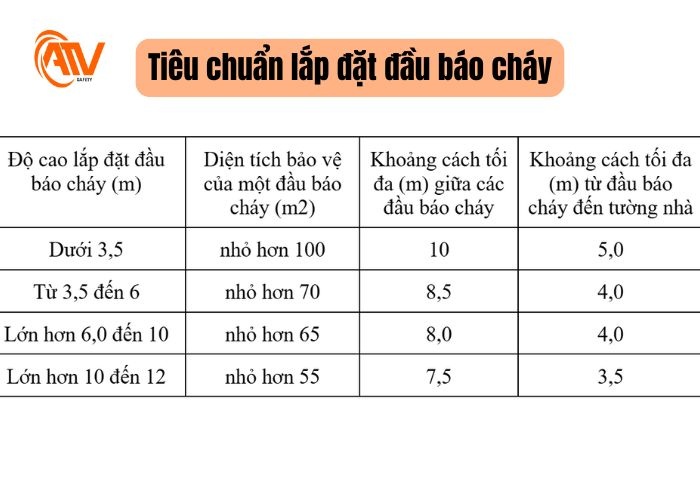

Khoảng cách tiêu chuẩn để lắp đặt đầu báo cháy

Để đảm bảo phạm vi bảo vệ toàn diện, khoảng cách các đầu báo khói thường không quá 9m. Bán kính bảo vệ hiệu quả của một đầu báo thường là 4.5m. Việc tuân thủ khoảng cách này là cần thiết để khói có thể tiếp cận bất kỳ đầu báo nào trong thời gian ngắn nhất.

Nguồn điện và dây dẫn

Đối với hệ thống có dây, phải sử dụng dây dẫn đạt tiêu chuẩn chống cháy và chịu nhiệt. Hệ thống cần có nguồn điện dự phòng đảm bảo duy trì hoạt động liên tục của toàn bộ hệ thống báo khói khi xảy ra sự cố mất điện lưới. Đây là bước quan trọng sau khi biết cách đấu dây đầu báo khói.

Việc nắm vững và thực hiện đúng cách lắp đặt đầu báo khói theo các tiêu chuẩn kỹ thuật PCCC là vô cùng quan trọng. Việc lắp đặt chuẩn xác sẽ đảm bảo thiết bị phát hiện sự cố nhanh nhất. Phải thường xuyên kiểm tra, theo dõi sơ đồ đấu đèn báo phòng, bảo trì để hệ thống báo cháy luôn sẵn sàng, mang lại sự an tâm cho mọi thành viên.
